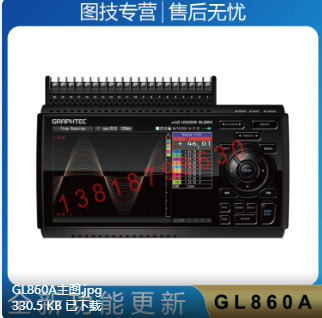

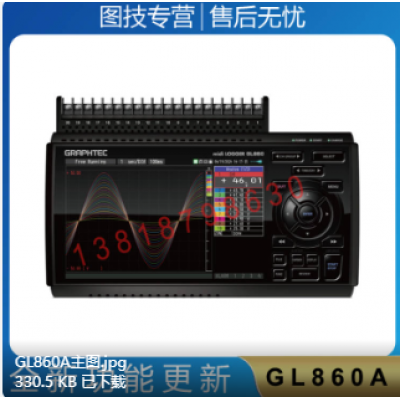

日本圖技GL860A隔離多通道數據記錄器介紹：
日本圖技GRAPHTEC GL860A 可對多種物理信號進行測量，比如電流、溫度、濕度、脈沖、邏輯、壓力等。每個模擬輸入通道都相互獨立且電氣隔離，這種設計提高了測量的準確性和穩定性，允許在復雜的電氣環境下進行精確測量。標配8G的內置,8的內置Flash閃存。機器外接SD卡最大還可以32G存儲空間。通過設定接口和信號類型，可輕松操作。新增遠程操作、警報歷史查看和強大通道運算功能。內存不足時自動刪除舊文件。無線LAN單元可選訪問點或站點模式，但使用時不能裝載SD卡。CSV格式保存時，僅在高速采樣時可使用備份功能。
GL860A 數據記錄儀是原GL840記錄儀的升級產品，在型號上增加了新服務“G-REMOTE"?三個新功能（報警歷史、CH計算增強、記憶循環功能）。增加和PLC聯接功能，進一步分析。
- 添加了新的 30 通道端子，現在有 4 個端子陣容，可以根據應用進行選擇。
?可從20ch擴展到最大200ch，可測量各種現象
?新兼容遠程控制服務“G-REMOTE"
?六項新功能
采樣速度提升、記憶循環功能、通道復制功能、報警歷史記錄、CH計算增強、Modbus兼容性）
?使用可選的無線 LAN 單元，可以通過 PC 進行無線測量。
| 我想測量電壓 | 我想測量溫度 |
| 配備從 20mV 到 100V 的寬量程 | 熱電偶：K、J、E、T、R、S、B、N、C（以前的 W：WRe5-26） RTD *（僅限 3 線式）：Pt100、JPt100、Pt1000 (IEC751) |
| 我想測量電流（4-20mA） | 我想測量濕度 |
| 可選配 250Ω 分流電阻， 配備專用的 1-5V 測量范圍。 | 可選配專用濕度傳感器，傳感器電源也由主機提供，并安裝了專用濕度范圍 |
| 分流電阻250Ω（B-551）* | 濕度傳感器（B-530） |
 |  |
| 還配備數字 I/O | <邏輯/脈沖輸入（任意4點） > |
| 通過連接可選的輸入/輸出電纜可以使用數字 I/O。 | 邏輯：無電壓接點（A接點、B接點、NO、NC）、集電極開路、帶電壓輸入的HL判定 |
| 輸入輸出電纜（B-513） | 脈沖：每個通道可從3種模式（轉速、積分、瞬時）中選擇 |
| <4個報警輸出點> | |
 | 每個輸入通道均可設置報警條件 發生警報時，可從輸出 1 至 4 輸出信號。 |
端子規格比較
輸入通道數 | 20通道 | 30頻道 | 20通道 | 20通道 | |
輸入端子形狀 | M3螺絲 | 無螺絲 | M3螺絲 | 無螺絲 | |
輸入法 | 掃描方式采用photomos繼電器，所有通道隔離，平衡輸入 | ||||
測量范圍*1 | 電壓 | 20、50、100、200、500mV、1、2、5、10、20、50、100V、1-5V滿量程 | |||
溫度 | 熱電偶：K、J、E、T、R、S、B、N、C（以前為 W (WRe5-26)） | ||||
RTD（僅限三線式）：Pt100、JPt100、Pt1000 (IEC751) | （*不可連接電阻溫度傳感器） | ||||
溫度范圍：100℃、500℃、2000℃（華氏度：150°F、750°F、3000°F） | |||||
濕度 | 0 至 100%（需要單獨的專用濕度傳感器 B-530） | ||||
最大輸入電壓 | 輸入端子之間 +/- | 20mV～2V量程：60Vp-p（輸入端子+/-之間），5V～100V量程：110Vp-p（輸入端子+/-之間） | |||
輸入端子/輸入端子之間 | 600Vp-p | 60Vp-p | |||
輸入端與GND之間 | 300Vp-p | 60Vp-p | |||
耐電壓 | 輸入端子/輸入端子之間 | 600Vp-p | 350Vp-p 1 分鐘 | ||
輸入端與GND之間 | 2300VACrms 1 分鐘 | 350Vp-p 1 分鐘 | |||
電壓測量精度 | ±（滿量程的0.05%+10μV） | 滿量程的±0.1% | |||
工作溫度環境 | 0～45℃ | ||||
外形尺寸（*包括主體） | 240×166×52.5mm（不含突出部分） | 240×158×52.5mm（不含突出部分） | |||
質量（大約）（*包括主體） | 1035g（不含AC適配器和電池） | 1010g（不含AC適配器和電池） | |||
各測量精度請參閱使用說明書。
關于最大輸入電壓
產品陣容包括高壓 B-565。請根據您的測量目的選擇終端單位。
模擬信號輸入端口通道擴展
端子塊通道數可從 20 通道擴展到最大 200 通道，以 20 通道或 30 通道為增量。
（*假設混合使用 20ch 和 30ch 終端）
渠道拓展示例 | 20通道 | 30頻道 | 40頻道 | 50頻道 | 100頻道 | 200頻道 |
GL860主體 | 1 | 1 | 1 | 1 | 1 | 1 |
擴展端子連接電纜 | – | – | 1 | 1 | 1 | 1 |
擴展端子座 | – | – | 2 | 2 | 4 | 7 |
20路端子*1 (B-565/B-563/B-563SL) | 1 | – | 2 | 1 | 2 | 1 |
30路端子*1 (B-563SL-30) | – | 1 | – | 1 | 2 | 6 |
B-565/B-563SL-30/B-563/B-563SL可以混合使用，但
混合時的耐壓為B-563SL-30/B-563/B-563SL的耐壓。
- 混合時的精度是每個端子的精度。
可以使用擴展端子連接電纜（2 種：50cm / 2m）將主機和端子或端子之間分開。
如果受到噪音影響，請減慢采樣速度。
使用多個通道時方便的設置復制功能
此功能允許您將特定通道的輸入、范圍、濾波器、EU 等設置一次性復制到其他通道。
只需選擇通道即可進行設置，大大縮短了測量前的準備時間。您還可以復制觸發器和警報設置。
支持高達5ms的采樣速度
通過縮小通道數，可以最大5ms記錄數據。
采樣率 | 5毫秒 | 10毫秒 | 20毫秒 | 50毫秒 | 100毫秒 | 25 0 毫秒 | 500米/秒 | 1秒 | |
可用頻道數量 | 1 | 2 | 4 | 10 | 20 | 50 | 100 | 200 | |
測量目標 | 電壓/濕度 | ● | ● | ● | ● | ● | ● | ● | ● |
溫度 | – | – | – | – | ● | ● | ● | ● | |
8GB 內存即使在長時間記錄下也能實現可靠測量
記錄時間示例（記錄2GB時）
采樣率 | 5毫秒 | 10毫秒 | 50毫秒 | 100毫秒 | 200毫秒 | 500毫秒 | 1秒 | 10秒 |
GBD 格式（我們專有的二進制格式） | 15號 | 24日 | 47天 | 54天 | 108天 | 270天 | 366天或以上 | 366天或以上 |
當采用 CSV 格式時 | 1天 | 3天 | 8天 | 11號 | 22日 | 55天 | 111天 | 366天或以上 |
錄音時間為估計值。根據采樣速度，通道數量存在限制。 5ms：1ch，10ms：2ch，20ms：4ch，50ms：10ch
響鈴錄音功能 | 中繼錄音功能 | ||
| 當超過設定的記錄點數時，僅保留最新數據，同時刪除舊數據。 （記錄點數設定） 可設定點數：1000點～2,000,000點 |
| GL860的一次數據記錄容量為2GB。通過使用此功能，您可以按任意錄制時間和容量分割文件來連續錄制文件，而不會丟失任何數據。 |
記憶循環功能 | 除了傳統的中繼功能外，在內存容量耗盡并繼續記錄之前，最舊的文件會被自動刪除 | 錄音時SD卡交換功能 | 此功能允許您在記錄數據時更換SD卡。 如果安裝了無線 LAN 單元 (B-568)，則無法安裝 SD 存儲卡。 |
|
|
記錄的數據可以定期自動備份到其他存儲介質。
備份間隔：1、2、6、12、24 小時
備份目的地：主機內存、SD 存儲卡、 FTP
文件格式：GBD、CSV
保存為 CSV 格式時，僅當采樣率設置慢于 100ms 時才能使用。當開啟環形錄音或使用外部采樣時，無法使用備份功能。無法將與錄制目的地相同的內存設置為備份存儲文件夾。啟用 CSV 格式記錄和備份功能時，無法更換 SD 存儲卡和繼續記錄。
數據損壞檢查功能
這是一個簡單的檢查功能，用于檢查記錄數據的文件的完整性。
如果文件內容被第
三方更改，則檢查校驗和時校驗和不匹配，說明該文件已被篡改。校驗和功能將校驗和添加到錄制的文件中。
還為備份文件、環/中繼文件和數據存儲文件提供校驗和。僅 GBD 文件格式適用。如果您使用本設備以外的設備（GL28-APS、GL-Connection）轉換并保存錄制文件，校驗和將不再匹配。
標準配備以太網 (10BASE-T/100BASE-TX)，并可有線連接至 PC
可以與 PC 一對一連接，也可以通過 HUB 連接多臺設備。
標準配備 USB 端口，可輕松連接至 PC
可以與 PC 一對一連接，也可以通過 HUB 連接多臺設備。
配備Modbus/TCP
可以與 PLC 等進行 Modbus 通信。將GL860記錄的數據傳輸至PLC。
GL860 的啟動/停止控制可以通過 PLC 進行。有關Modbus通訊的詳細信息，請申請SDK 。
新服務“G-REMOTE" （*單獨付費服務）
只要有互聯網環境，您就可以使用網絡瀏覽器輕松遠程控制GL并記錄世界任何地方的數據。
此外，記錄的數據可以備份到專用的云服務器。
便捷的功能和提高的可操作性
有用的功能 | 提高操作性 |
報警輸出功能 | Web服務器功能加速 |
報警歷史功能 | 簡化的波形設置 |
增強的通道計算 | 設置隱藏不需要的菜單 |
自動跨度 | 幫助二維碼顯示 |
USB驅動模式 | 提高可視性（菜單樹改進） |
兼容3WAY電源 |
應用軟件
電腦應用
GL28-APS
PC應用程序，連接GL系列和PC來檢查和記錄波形、回放、保存和管理數據、配置設置等。
*視頻中的以下功能不能與GL860一起使用
- 功率設置/顯示功能
- 飽和度通道顯示功能
- 集成溫度單位切換功能
（該視頻適用于GL100-240_840-APS，但對于GL28-APS也可以進行相同的操作）
GL系列綜合管理波形查看器
GL-連接
可以通過 LAN/USB 連接將 GL 系列與 PC 連接來管理記錄的數據。
GL860主體規格
物品 | 內容 | |
安裝的模擬終端單元數量 | 1 個單元（20ch/30ch）或擴展單元（最多 200ch） | |
外部輸入/輸出 *1 | 輸入 | 觸發輸入（1ch）或外部采樣輸入（1ch）、邏輯輸入（4ch）或脈沖輸入（4ch） |
輸出 | 報警輸出（4ch） | |
采樣周期 | 5ms至1h（5ms至50ms受電壓/濕度和通道數限制），外部 *1 | |
時間/格 | 1秒～24小時 | |
觸發功能 | 觸發重復 | 關?開 |
觸發類型 | 開始：觸發建立時開始數據記錄 | |
觸發設置 | （開始/停止） | |
報警功能 | 報警判斷類型 |
|
脈沖輸入 | 測量模式 | 轉速模式/積分模式/瞬時模式 |
最大脈沖輸入數 | 最大輸入頻率：50kHz | |
電腦接口 | USB2.0（高速）、以太網（10BASE-T / 100BASE-TX）、無線 LAN（安裝選件時） | |
存儲介質 | 身體記憶 | 約8GB（內部固定） *2 |
SD存儲卡插槽 *3 | 1個（兼容SDHC，最大可用內存約32GB）*2 | |
內存內容 | 主機設置條件、測量數據、屏幕復制 | |
使用環境 | 0至45℃，5至85%RH（電池運行時0至40℃/充電時15至35℃） | |
電源 | 交流適配器 | AC100~240V/50~60Hz |
直流輸入 | DC8.5~24V（最大26.4V） | |
電池組 *4 | DC7.2V (2875mAh) (*最多可安裝2個) | |
功耗 | 36VA 或更少（使用 AC 適配器、LCD 打開、電池組充電、AC100V） | |
抗振性 | 相當于汽車零部件1級 | |
需要 GL 輸入/輸出電纜 (B-513)。
每個文件的最大錄制文件大小為 2GB。
安裝選購件 GL 無線 LAN 單元 (B-568) 時，無法使用 SD 卡插槽。
可選項目
選項/配件價格
產品名稱 | 型號名稱 | 價格 |
20路高壓高精度螺絲端子 | B-565 | |
30路無螺絲端子 | B-5 63SL-30 | |
20路螺絲端子 | B-563 | |
20路免螺絲端子 | B-563SL | |
擴展端子座 | B-566 | |
端子蓋 | B-588 | |
延長端子連接線（50cm） | B-567-05 | |
擴展端子連接電纜（2m） | B-567-20 | |
GL無線LAN單元*1 | B-568 | |
電池組 | B-573 | |
DIN 導軌安裝夾具 | B-570 | 定制產品 |
B-566 的 DIN 導軌安裝夾具 | B-540 | 定制產品 |
GL輸入/輸出電纜 | B-513 | |
直流驅動電纜 | B-514 | |
SD存儲卡 8GB *1 *2 | B-572-8 | |
midi LOGGER 存儲箱 | B-581 | |
GL860 交流適配器 * 3 | ACADP-20J |
更多產品
GL860主體規格
物品 | 內容 | |
安裝的模擬終端單元數量 | 1 個單元（20ch/30ch）或擴展單元（最多 200ch） | |
外部輸入/輸出 *1 | 輸入 | 觸發輸入（1ch）或外部采樣輸入（1ch）、邏輯輸入（4ch）或脈沖輸入（4ch） |
輸出 | 報警輸出（4ch） | |
采樣周期 | 5ms至1h（5ms至50ms受電壓/濕度和通道數限制），外部 *1 | |
時間/格 | 1秒～24小時 | |
觸發功能 | 觸發重復 | 關?開 |
觸發類型 | 開始：觸發建立時開始數據記錄 | |
觸發設置 | （開始/停止） | |
報警功能 | 報警判斷類型 |
|
脈沖輸入 | 測量模式 | 轉速模式/積分模式/瞬時模式 |
最大脈沖輸入數 | 最大輸入頻率：50kHz | |
電腦接口 | USB2.0（高速）、以太網（10BASE-T / 100BASE-TX）、無線 LAN（安裝選件時） | |
存儲介質 | 身體記憶 | 約8GB（內部固定） *2 |
SD存儲卡插槽 *3 | 1個（兼容SDHC，最大可用內存約32GB）*2 | |
內存內容 | 主機設置條件、測量數據、屏幕復制 | |
使用環境 | 0至45℃，5至85%RH（電池運行時0至40℃/充電時15至35℃） | |
電源 | 交流適配器 | AC100~240V/50~60Hz |
直流輸入 | DC8.5~24V（最大26.4V） | |
電池組 *4 | DC7.2V (2875mAh) (*最多可安裝2個) | |
功耗 | 36VA或更少（使用AC適配器，當LCD打開時，當給電池組充電時，AC100V） | |
抗振性 | 相當于汽車零部件1級A級 | |
需要 GL 輸入/輸出電纜(B-513)。
每個文件的最大錄制文件大小為 2GB。
安裝選購件 GL 無線LAN 單元(B-568) 時，無法使用 SD 卡插槽。
可選項目
PC應用軟件規格
物品 | 內容 |
型號名稱 | GL28-APS |
兼容操作系統 | Windows 11 (64位) / 10 (64位 / 32位) |
功能 | 主機控制、實時數據記錄、轉換 |
組數 | 最多4組 |
1組通道數 | 最多連接設備的最大數量 |
最大通道數 | 最大1000通道 |
設定范圍 | 放大器設置、錄音設置、觸發/報警設置、報告設置等。 |
記錄數據 | 實時數據（CSV、GBD 二進制） |
顯示內容 | 模擬波形、邏輯波形、脈沖波形、數字值 |
顯示方式 | YT 顯示、數字顯示、統計/歷史顯示、光標之間的 XY 顯示（僅在播放期間）、集成條形圖顯示 |
文件轉換 | 游標之間、所有數據、細化功能 |
監控功能 | 使用警報監控發送電子郵件到指定地址 |
統計/歷史顯示 | 顯示測量過程中的最大值、最小值和平均值 |
報告功能 | 可創建日報和月報文件 |
